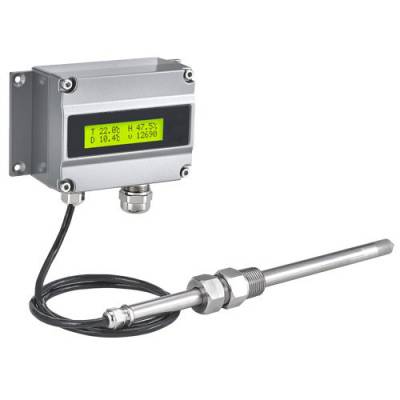

THM80X系列工业级高精度温湿度传感器

特色：适用于工业级应用，耐高温高压

感测器种类：电容式湿度传感器 & Pt 100 A级

量测范围：0 ... +180℃ 输出：0 ... 20 mA / 4 ... 20 mA / 0 ... 10 V

精度：温度 ±0.15°C / 湿度 ±2%RH

防护等级：IP65

产品特色

● IP65保护等级、铝合金强固机壳，适用于各种严峻环境

● 温度补偿及计算机线性校正温湿度功能，输出信号：模拟或选配RS-485

● 高精度温湿度量测，反应速度快和结露后快速回复，长期高湿穏定性佳

● 制程高温可达200°C，不锈钢测棒耐压10 bar，金属快速底座可重复安装

● 多种物理量单位切换：[%RH]、[°C]、[mbar]、[g/kg]、[g/m3]、[kj/kg]

● 可自行规划多种物理量种类、量测范围、模拟输出、工作站号等

● 免费专用规划软件，具有DATA LOG功能，可纪录65535笔数据和分析图形

技术概观

输入

输入信号种类：Capacitive humidity sensor & Pt 100 A级

输出

输出信号：0 ... 20 mA / 4 ... 20 mA / 0 ... 10 V

信号连接方式：三线式回路 通讯格式：2组模拟输出信号 / option RS-485 (可透过软件自行规划物理量、信号及范围)

显示器种类：LCD Module加背光，双排显示

显示范围：依订购范围，小数点一位 显示字体高度：5.55 mm

线性精度(at 25°C)

温度：±0.15°C±0.002°Cxtactual

湿度(0 ... 90%)：非线性误差：±1.2%RH / 迟滞误差：±0.8%RH / 重复性误差：±0.4%RH

湿度(90 ... ***)：±2%RH

热灵敏度温度误差：0.05%RH/°C

负载阻抗：电流输出：Max. 500 Ω / 电压输出：Min. 100 KΩ

输出校准( ZERO & SPAN ) 调整范围：软件规划；按键调整

反应时间 t90(at +25°C)：＜20 秒( S.S.金属网滤头) / ＜30 秒(烧结滤头)

工厂不确定度(at +25°C)

温度不确定度：0.14°C 湿度不确定度：0.4%RH (> 10 ... 20%) / 0.65%RH (> 20 ... 90%) / 0.97%RH (> 90 ... 98%)

环境 量测介质：空气

工作温度：本体：-20 ... +80°C / 本体含显示器：-20 ... +60°C

工作湿度：本体：0 ... 95% (非结露)

测棒工作温度：挂壁型：-40 ... +80℃ / 风管型：-40 ... +120℃ / 分离型：-40 ... +200℃

储存温度：-25 ... +60°C

测棒耐压：10 bar

认证

认证：CE

电气规格

工作电源：DC 24 V±10%

消耗电流：DC 24 V：60 mA

电气连接：M12金属快速底座附2米电气连接线或端子台(塑料电缆固定座)

防护等级：本体：IP65；测棒：IP20

电器防护：■ 逆向保护 ■ 过电压 ■ 短路

安装方式：金属快速底座 外壳材质：铝合金

测棒材质：SUS 304

导线材质：铁氟龙

重量：THM801：455 g / THM802：521 g / THM803：635 g

请注意：产品设计与规格如有变更，恕不另行通知

请注意：若产品有RS-485功能，请确认产品与连接RS-485之仪器共地，避免接地电压差造成损害。
